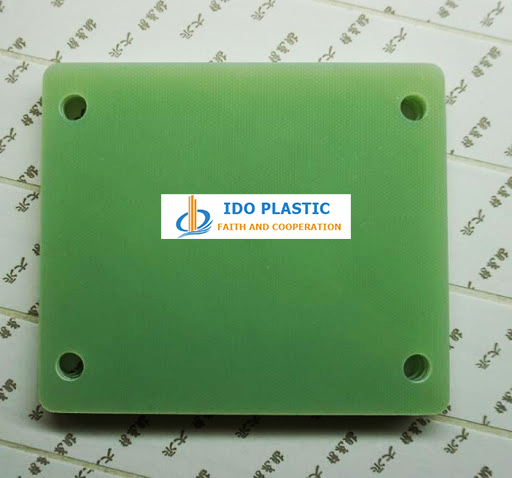

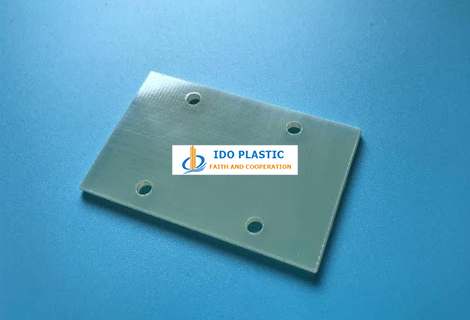

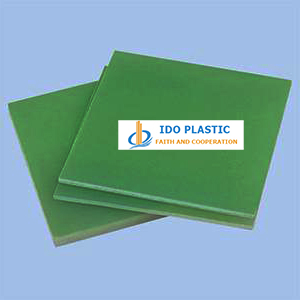

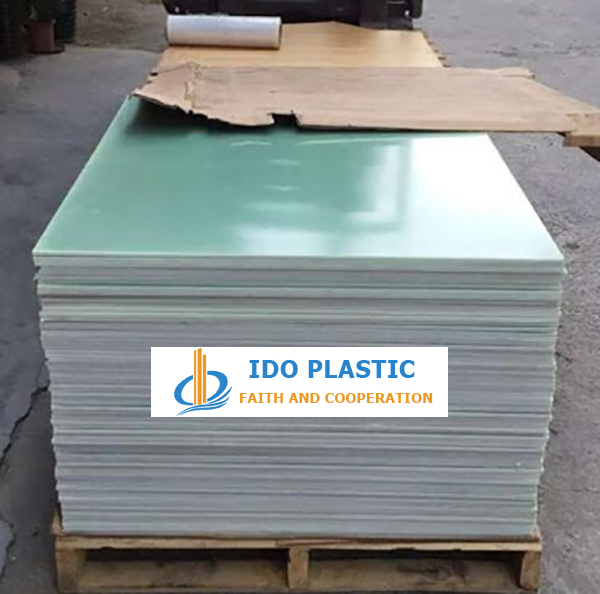

FR4 là gì? FR4 là một loại vật liệu phổ biến được sử dụng trong ngành CNSX mạch in - PCB. FR được viết tắt của Fire Retardant, có nghĩa là khả năng kháng cháy.
Như vậy vật liệu FR chính là vật liệu mang khả năng chống cháy tốt. Sau khi được kết hợp các lớp đồng mỏng ở bề mặt lớp vật liệu kháng cháy FR , người ta sản xuất ra vật liệu để đáp ứng về mạch in.
>> Xem nội dung về các loại nhựa kỹ thuật
Cấu trúc vật liệu FR4 là gì?
1. Đối với một bảng mạch thông thường , phần lõi có thể đáp ứng được độ cứng và làm nền cho việc tạo đường mạch bằng lớp đồng trên nó.
2. Đối với loại mạch in 2 lớp, loại FR4 được phân cách giữa lớp đồng trên cùng và dưới cùng, đối với bản mạch in nhiều lớp người ta thường thêm các lớp FR4 PrePreg vào giữa các lớp bên trong và lớp đồng bên ngoài.
3. Phần lõi trong của vật liệu FR4 ngoài nhiệm vụ làm vật có độ cứng và nền cho đường mạch thì còn có thêm một nhiệm vụ khác là giúp ngăn các giữa 2 lớp đồng, để có thể giúp tạo một lớp điện môi cách điện.
4. Đối với việc tạo ra một độ dày cần thiết của PCB được thực hiện bằng cách bổ sung hoặc loại bỏ các laminates để có thể tạo các độ dày khác nhau.
- Ví dụ với mạch điện FR4 có độ dày là 1.6 mm thông thường được tạo bởi 8 lớp sợi thủy tinh. Muốn mạch in FR4 có độ dày từ 0.8 mm người dùng có thể giảm từ 8 lớp xuống còn 4 lớp.
>> Xem báo giá FR4 cách điện
Các loại PCB khác tương tự :
- Vật liệu FR2: là một loại vật liệu có tính cháy chậm và giá thành rẻ hơn FR4. FR2 được sử dụng trong các dự án sản xuất hàng loạt với các thiết bị có chức năng cấp thấp.
- Vật liệu G10: là một loại vật liệu tiền nhiệm của FR4, chúng có đầy đủ các tính năng nhưng alji bị thay thế bởi FR4 có mức độ an toàn hơn.
