Nhựa Epoxy 3240 thường được gọi là “Phíp Vàng”, đây không còn là cái tên nhựa quá quen thuộc như Bakelite (Phíp Cam) hay Nylon (Nhựa MC, PA), nhưng nếu bạn từng mở bên trong máy biến áp, hoặc hộp đấu dây động cơ hoặc tủ điện switchgear, rất có thể bạn đã gặp loại vật liệu nhựa này mà không biết tên.
Dòng nhựa Epoxy 3240 (phíp vàng) là vật liệu laminate Epoxy được gia cường thêm sợi thủy tinh, có cấu tạo gần với các dòng như laminate G10/G11 và FR4 (được gọi chung là phíp ngọc) được sử dụng khá rộng rãi trong ngành điện hiện nay. Loại vật liệu này có điểm mạnh sự kết hợp giữa độ bền cơ học cao, có khả năng cách điện tốt, có độ cứng cao và có khả năng làm việc ở nhiệt độ tương đối cao.
Đây cũng là lý do mà Epoxy 3240 (phíp vàng) thường được sử dụng trong các thiết bị điện, trong máy biến áp, phụ kiện động cơ, tủ điện và ở những vị trí yêu cầu vật liệu vừa có khả năng chịu lực vừa đủ để đảm bảo khả năng cách điện ổn định.
Vậy hựa Epoxy 3240 là gì? nhựa Phíp Vàng là gì?

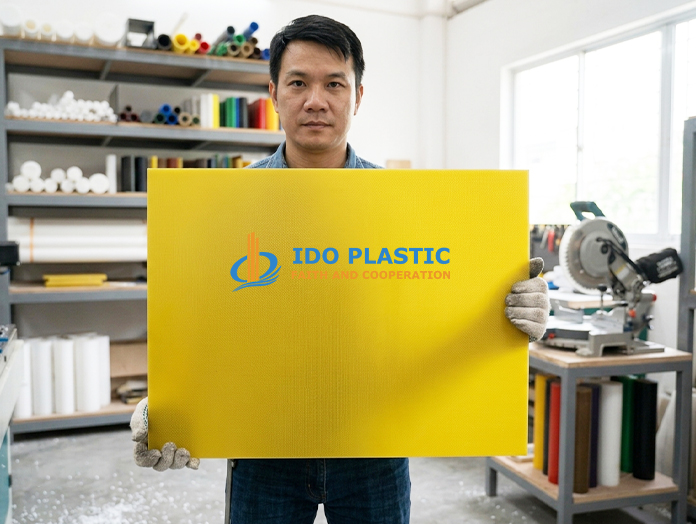

Nhựa Epoxy 3240 (phíp vàng) là vật liệu nền và được gia cố thêm bằng vải sợi thủy tinh dệt, sau đó sẽ được ép và đóng rắn dưới tác động của nhiệt độ và áp suất để tạo thành vật liệu có hình dạng tấm hoặc dạng cây có độ cứng cao.
Về bản chất của nhựa Epoxy 3240 này là thuộc nhóm nhựa nhiệt rắn (thermoset). Có sự khác biệt so với các loại nhựa nhiệt dẻo như Nylon (nhựa MC, nhựa PA) hoặc nhựa PET-P, vật liệu sau khi được đóng rắn sẽ hình thành các cấu trúc liên kết chéo và không thể nung chảy để tạo hình lại như nhựa nhiệt dẻo.
Cấu trúc này mang lại cho Epoxy 3240 (Phíp Vàng) khả năng:
- Giúp giữ ngoại hình khá tốt khi làm việc liên tục ở nhiệt độ cao.
- Có độ cứng và có độ bền cơ học cao.
- Khả năng cách điện tốt.
- Chịu được môi trường làm việc tương đối khắc nghiệt.
- Phù hợp cho các chi tiết yêu cầu cách điện chịu lực.
Vì vậy, dòng nhựa Epoxy 3240 (Phíp Vàng) không nên chỉ được xem đơn thuần là một loại "nhựa". Mà nó còn thuộc nhóm vật liệu laminate khả năng cách điện kết cấu, thường được sử dụng trong các ứng dụng điện công nghiệp và máy biến áp hiện nay.
TÍNH CHẤT NHIỆT CỦA EPOXY 3240 (PHÍP VÀNG) LÀ GÌ?
1.Nhiệt độ làm việc dài hạn
* Nhiệt độ làm việc dài hạn sau khi test là: 140°C
Đây là mức nhiệt tương đối cao, đối với vật liệu nhựa cách điện dạng laminate.
Điều này giúp cho dòng nhựa Epoxy 3240 (Phíp Vàng) phù hợp với những vị trí trong thiết bị điện, có nhiệt độ vận hành cao hơn, so với môi trường thông thường.
1.2. Độ dẫn nhiệt
* Bảng thông số được test đề cập là: 2.2–2.5 W/(m·K)
Đây là con số cần xác nhận lại với nhà cung cấp hoặc hỏi lại bộ phận kỹ thuật của bạn.
=> Lý do là vì giá trị này cao hơn đáng kể so với nhiều loại laminate Epoxy – sợi thủy tinh thông dụng hiện nay, vốn thường có độ dẫn nhiệt khoảng ~0.2–0.3 W/(m·K).
Nếu sử dụng luôn con số ~2.2–2.5 W/(m·K) cho thiết kế tản nhiệt mà chưa xác nhận lại, có thể dẫn đến sai lệch đáng kể trong tính toán.
Vì vậy, đây là một trong những thông số không nên tự ý điều chỉnh mà cần kiểm tra lại từ datasheet gốc hoặc nhà sản xuất.
1.3. Tính chất điện của nhựa Epoxy 3240 (Phíp Vàng)
* Đây chính là nhóm thông số quan trọng nhất khi sử dụng Epoxy 3240 (Phíp Vàng) trong các thiết bị điện.
1.4. Điện trở suất thể tích và bề mặt
* Điện trở suất thể tích được test là: 1.3 × 10¹⁴ Ω·cm
* Điện trở suất bề mặt được test là: 3.5 × 10¹² Ω
Các giá trị này được ghi theo IEC 60093.
Đây là các giá trị cao, phù hợp với vai trò của Epoxy 3240 (Phíp Vàng), như một vật liệu cách điện.
1.5. Cường độ điện và điện áp đánh thủng
* Cường độ điện theo phương dọc được test: ≥14.2 kV/m
Nếu tài liệu thực sự là kV/mm, giá trị ~14.2 kV/mm sẽ có ý nghĩa hoàn toàn khác so với ~14.2 kV/m.
* Điện áp đánh thủng theo phương ngang được test: >34 kV
Đây là một giá trị đáng chú ý trong ngành công nghiệp, vì nó cho thấy khả năng chịu điện áp của vật liệu khá tốt trong phép thử được áp dụng.
1.6. Hằng số điện môi và tổn hao điện môi
* Hằng số điện môi tương đối được test: ≤4.7
* Hệ số tổn hao điện môi ở 50 Hz được test: ≤0.03
Với các thông số này đều phù hợp với một vật liệu laminate cách điện sử dụng trong các thiết bị điện công nghiệp hiện nay.
Đối với hằng số điện môi và tổn hao điện môi, khá là đặc biệt và quan trọng trong các ứng dụng mà vật liệu cách điện phải làm việc gần điện áp hoặc tần số cao hiện nay.
* Tìm hiểu về nhựa FR4
1.7. Khả năng chịu hồ quang
Đối với thông số Arc Resistance hiện chưa được nêu cụ thể.
Đơn vị được ghi là “S”, có khả năng là giây.
Đây là thông số đáng quan tâm đối với:
- Tủ điện.
- Thiết bị đóng cắt.
- Đầu cực động cơ.
- Linh kiện điện cao áp.
Về Khả năng chịu hồ quang, thể hiện mức độ vật liệu chống lại các quá trình hình thành đường dẫn điện, do hiện tượng phóng hồ quang trên bề mặt sử dụng.
Vì thế, nếu nhựa Epoxy 3240 (Phíp Vàng) được sử dụng trong môi trường điện áp cao, nên yêu cầu nhà cung cấp bổ sung thông số này.
1.8. Khả năng chống cháy của Epoxy 3240
* Epoxy 3240 (Phíp Vàng) được ghi nhận đạt: UL94 V-0
Đây là cấp chống cháy tốt hơn so với cấp độ test là HB thường gặp ở nhiều loại nhựa kỹ thuật thông dụng, V-0 phù hợp hơn với những ứng dụng yêu cầu kiểm soát khả năng cháy trong thiết bị điện.
Đối với các thiết bị có dòng điện và điện áp cao, khả năng chống cháy của vật liệu là yếu tố thiết kế quan trọng chứ không đơn thuần là một thông số phụ.
Kết luận: nhựa Epoxy 3240 (Phíp Vàng) có đủ đáp ứng nhu cầu hiện nay không?
- Dòng Epoxy 3240 (Phíp Vàng) là một vật liệu laminate cách điện có sự kết hợp khá tốt giữa độ bền cơ học cao, độ cứng cao, khả năng cách điện, khả năng chịu nhiệt dài hạn 140°C và cấp chống cháy UL94 V-0.
Điểm khác biệt lớn của vật liệu này so với những loại nhựa kỹ thuật thông thường là nó không chỉ được lựa chọn vì tính chất "nhựa", mà còn vì vai trò của nó trong nhóm vật liệu cách điện kết cấu.
Tuy nhiên, Epoxy 3240 cũng cần được lựa chọn và thiết kế cẩn thận hơn. Đặc tính cơ học thay đổi theo hướng gia cường, trong khi một số thông số trên bảng hiện tại — đặc biệt là độ dẫn nhiệt 2.2–2.5 W/(m·K), cường độ điện ≥14.2 kV/m, nhiệt độ ngắn hạn, CTE và Arc Resistance — vẫn cần được xác nhận.
* Tìm hiểu thêm về vật liệu G10 Epoxy và FR4 Epoxy
Vì vậy, với những ứng dụng quan trọng như máy biến áp, tủ điện cao áp hoặc linh kiện cách điện chịu tải, không nên chỉ dựa vào một bảng datasheet đơn lẻ. Cần đối chiếu tiêu chuẩn thử nghiệm, hướng sợi của vật liệu và điều kiện làm việc thực tế trước khi chốt vật liệu.
